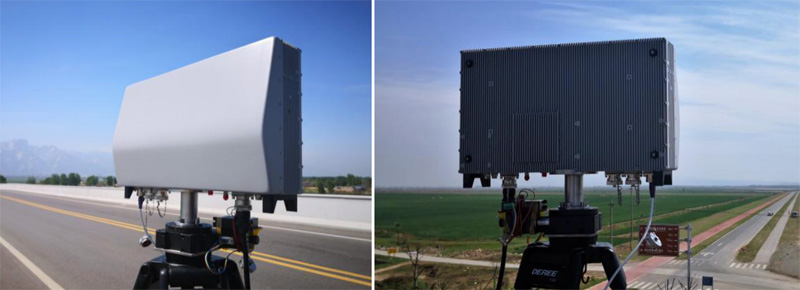

低空探测雷达实物外观
该雷达主要用于要地的警戒,监测区域内出现的人员、车辆、低空无人机等目标,主要功能如下:
能够对行走人员、移动车辆、低空无人机等目标完成搜索、定位等功能;
具备在线检测、故障诊断、故障定位、温度监测等功能;
具备自定位、手动寻北定向等功能;
具备工作状态自动记录与回放等功能;
可为上层系统提供引导信息,具备协同工作能力;
具有组网功能,可实现多部雷达的协同工作。

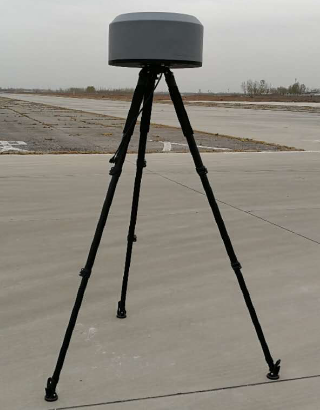

无线电频谱侦测设备
全频段无线电频谱侦测设备的主要功能是通过无源探测手段对无人机及其操作人员进行定位。
(1)探测距离:3000米(大疆御下行链路);
(2)频率范围:70~6000MHz;
(3)灵敏度:≤-110dBm(25kHz,低噪声模式,信噪比=10dB);
(4)中频带宽:40MHz;
(5)测向体制:超分辨阵列测向;
(6)精度:≤3°RMS,典型值1.5°RMS(800~6000MHz);
(7)信号样本库:可智能学习。
光电探测设备实现目标侦察、跟踪等功能,主要由两轴稳定平台、非制冷红外热像仪、高清电视摄像机等部分组成。应用于在空中目标侦察、抗灾救援、巡逻等完成取证侦察任务。
光电系统外形采用“球”形流线体结构方案,具有方位和俯仰两向运动。光电转塔主要部件包括方位俯仰组件、前盖板组件、后盖板组件、侧盖板组件、光具座组件,光电转塔外形如图所示。

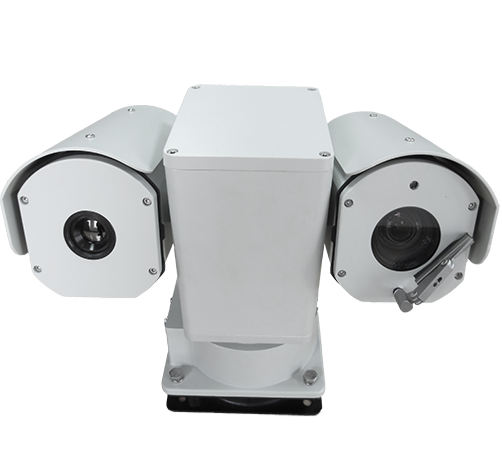

光电探测设备实物外观
(1)高清晰图像分辨率
提供全实时1080P 高清分辨率可见光图像和960P分辨率热成像图像。内置伽玛补偿、色彩增强和数字细节增强(DDE)引擎,提供卓越的高清视频图像和细腻的图像细节。
(2)多光谱全天候监测
可见光与红外热成像集成探测,适应多种恶劣天气环境。在夜间全黑、光线不足、低对比度、阳光直射、灌木丛林区域,恶劣天气、烟尘和雾霾天气环境都可以有效成像。提供实时视觉评估和识别,区域闯入及报警,目标跟踪及报警,提供全天候运动目标检测及清晰通透的活动图像。
(3)远距离探测和目标发现
选配312mm/550mm/800mm级超长、自动聚焦可见光高清一体机,选配25-100mm / 25mm ~ 210mm红外热成像系统,集成先进的同步自动变焦和快速对焦算法,根据目标视场的大小,镜头快速变倍至指定倍数,同时聚焦至指定位置,可快速探测识别空中低小慢可疑航空器目标。避免手动聚焦在无人机处于远距离情况下导致系统判断不准确,聚焦不到位、操控延时大、目标丢失等问题。
可见光图像 |
镜头 |
48X光学 312mm |
成像照度 |
0.002LUX |
|
图像编码 |
1920x1080 |
|
成像帧率 |
25/30fps |
|
图像透雾 |
光学透雾 |
|
跟踪过程自动变焦 |
支持,雷达距离信息驱动 |
|
红外热成像 |
类型 |
非制冷探测器 |
镜头焦距 |
25-210mm |
|
像素 |
640x512 |
|
图像编码 |
1280*1024 |
|
成像帧率 |
25/30fps |
|
跟踪过程自动变焦 |
支持,雷达或频谱的距离信息驱动 |
|
云台伺服控制 |
控制精度 |
±0.01° |
水平跟踪范围 |
360°连续无限位旋转 |
|
垂直跟踪范围 |
-45°~+70° |
|
水平最大速度 |
水平:0.01°~60°/s |
|
俯仰最大速度 |
俯仰:0.01°~45°/s |
|
物理特性 |
光电系统供电指标 |
DC24V/10A |
防雷等级 |
6KV |
|
重量 |
≤70KG |
|
尺寸(宽*高*深) |
715*570*470 mm |
|
防护等级 |
IP66 |
|
工作温度 |
-35℃---60℃ |

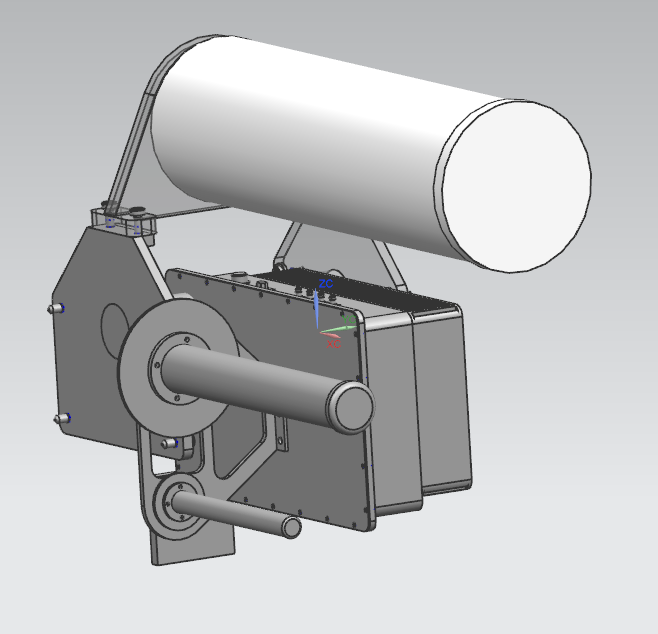

低空飞行器干扰设备主要功能是接收雷达和光电设备提供的飞行器方位信息,对低空飞行器进行定向干扰,并实施拦截,实现迫停或者迫降。其外形和主要技术指标如下。
低空飞行器干扰设备
(1)具备对主流无人机控制链路、图传链路的远距离干扰能力;
(2)具备输出射频信号功率和频段的调节能力;
(3)具备对主流无人机卫星导航接收机远距离欺骗和干扰能力,可引导无人机迫降。
(1)威力:大于3Km(卫星导航);干扰干通比大于10Km(遥控链路)
(2)干扰范围:方位0~360°;俯仰:-15°-90°
(3)天线转速:20°/s
(4)可靠性与维修性:MTBF:≥1000h;MTTR:≤30min
(5)环境适应性:储存温度:-50C - +70C;
(6)工作温度:-20C - +55C
(7)相对湿度:95±3% (30C,无凝露)
(8)防护等级:IP64(尘密、防喷水)
(9)连续工作时间:可2小时连续工作
(10)供电形式:市电AC 220V 50Hz
(11)最大功耗:500W
(12)尺寸和重量:500×850mm(最大外形尺寸,直径×高度)
(13)重量:≤20Kg
