渔场监控

一、系统简介

1、概述

为了提升渔场水域的安全监控保障能力,便于统一监控管理、针对现场监控的应用环境和具体需求,本方案设计将监控信息化、自动化、智能化的理念融入到安全监控保障中。通过研究监控信息的接收、处理、分析和应用等环节,设计了本监控系统的结构和功能。

雷达光电一体化渔场监控系统,通过建立安防监视系统,实现渔场安防信息化和自动化。对整个渔场水域实现全覆盖,强化对海上船舶的动态监控及管理,进一步提高辖区渔场水域安全监管、应急反应能力。

本系统主要由安防雷达、光电转台、AIS系统设备和综合管控平台构成,通过以下手段实现渔场水域的监控:

(1)部署多元智能感知系统,利用雷达、光电设备、AIS设备对渔场水域进行全域无盲区、全天时、全天候的船舶信息感知与场景监视。

(2)设置电子围栏,对进入区域或即将进入区域的船舶进行监控。对电子围栏进行等级划分,分为预警区、一般区、严重区,不同等级的电子围栏产生不同的警报,采取不同的动作。

(3)综配置船舶自动识别系统(AIS),进行船舶管理识别,对无AIS和没有在系统库里面的船舶进行识别,并产生报警,通知执法人员对船舶进行驱离。对我方在AIS库里面的船舶,实施放行。

(4)设置集控中心、配置场景分析、威胁预警系统,实现目标信息融合、行为分析、智能判别、处置预案。

(5)多套雷达和光电转台组网,对区域无死角覆盖。

2、系统功能

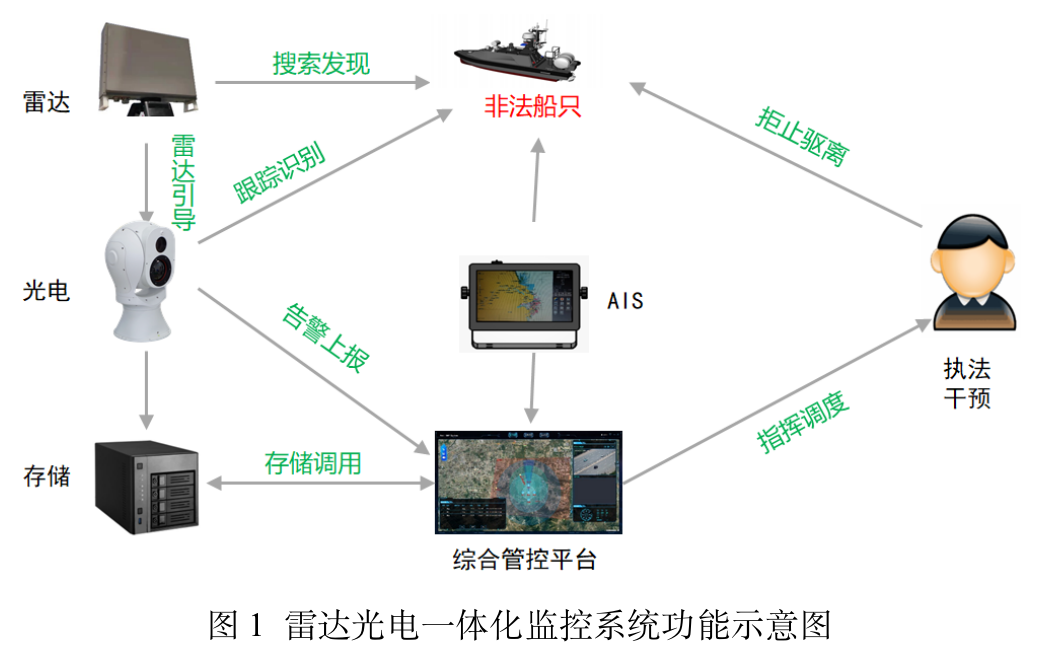

本系统通过雷达和光电组成一体化综合监控系统,实现对渔场内非法船只搜索发现、跟踪识别、信息记录、告警上报、拒止驱离等功能,从而实现对渔场监控的智能化和信息化。

具体功能如下:

(1)对水域内的船舶目标进行探测

(2)计算船舶的位置、航向、航速。

(3)持续跟踪进入区域的船舶,并且记录轨迹。

(4)与AIS动态以及静态信息融合。

(5)敌我识别,产生报警,并通过AIS发出警报信息。

(6)雷达引导光电对船舶进行跟踪识别。

(7)光电对船舶进行自动抓拍和视频取证。

(8)对手动选择的船舶进行AI识别,获取其相关信息,并且融合AIS数据和雷达航迹数据。

(9)多级警戒区的设置,自动报警。

(10)信息记录、存储、回放。

(11)电子围栏的报警区域设置。

(12)数据传输到相关执法人员的电脑和手机。

二、系统主要组成

雷达光电一体化渔场监控系统由安防雷达、光电转台、AIS系统和综合管控平台组成。

1、安防雷达

本系统中安防雷达是一部多用途、全相参、一维有源相扫、单脉冲两坐标雷达,适用于各种复杂地形地貌和海况,能够实现对地面行走人员、行驶车辆和海上航行船只等目标的探测。经过长期的实际应用和优化改进,雷达性能可靠稳定,满足高寒、湿热、盐雾等严酷环境使用要求。

点击此处查看本系统所用雷达详细介绍。

2、光电转台

光电转台实现目标侦察、跟踪等功能,主要由两轴稳定平台、非制冷红外热像仪、高清电视摄像机等部分组成。应用于在空中目标侦察、抗灾救援、巡逻等完成取证侦察任务。

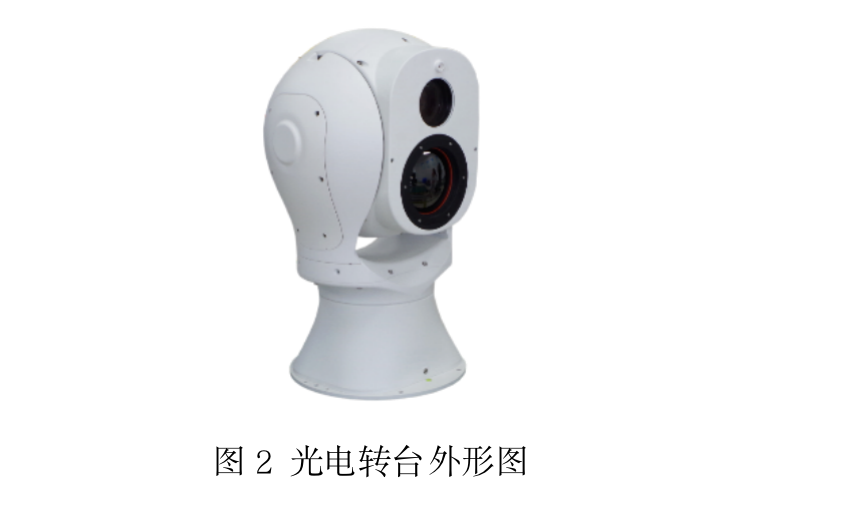

光电系统外形采用“球”形流线体结构方案,具有方位和俯仰两向运动。光电转台主要部件包括方位俯仰组件、前盖板组件、后盖板组件、侧盖板组件、光具座组件,光电转台外形如下图所示。

光电转台主要功能如下:

(1)具有昼夜侦察成像功能。

(2)具有瞄准线和图像进行高精度稳定功能。

(3)具有扫描、搜索、目标跟踪功能。

(4)具有手动、目标跟踪和地理跟踪功能。

(5)具有图像增强、信息叠加功能。

(6)能够输出清晰稳定的红外和可见光图像。

(7)系统具有自检功能。

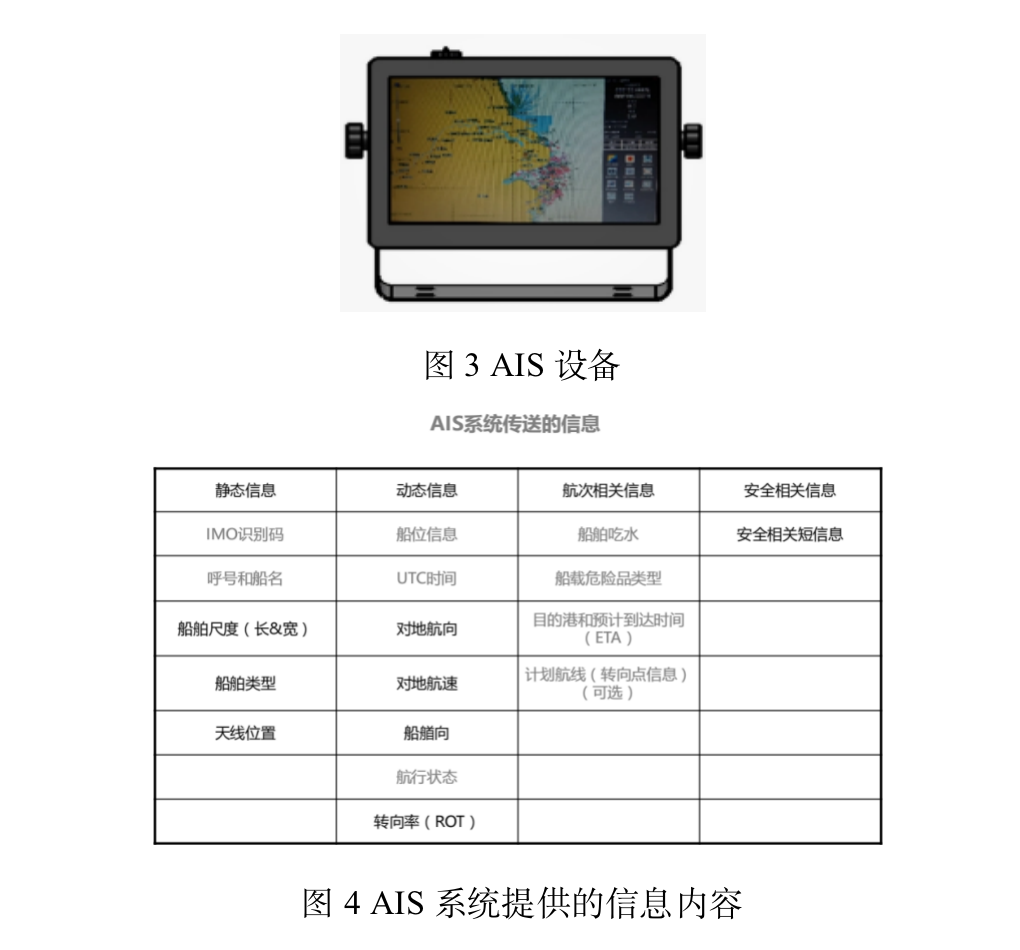

3、AIS设备

AIS设备可向综合管控平台提供船舶信息,动态显示AIS物标船舶,包括船舶物标的航速、航向、船艏向等信息。

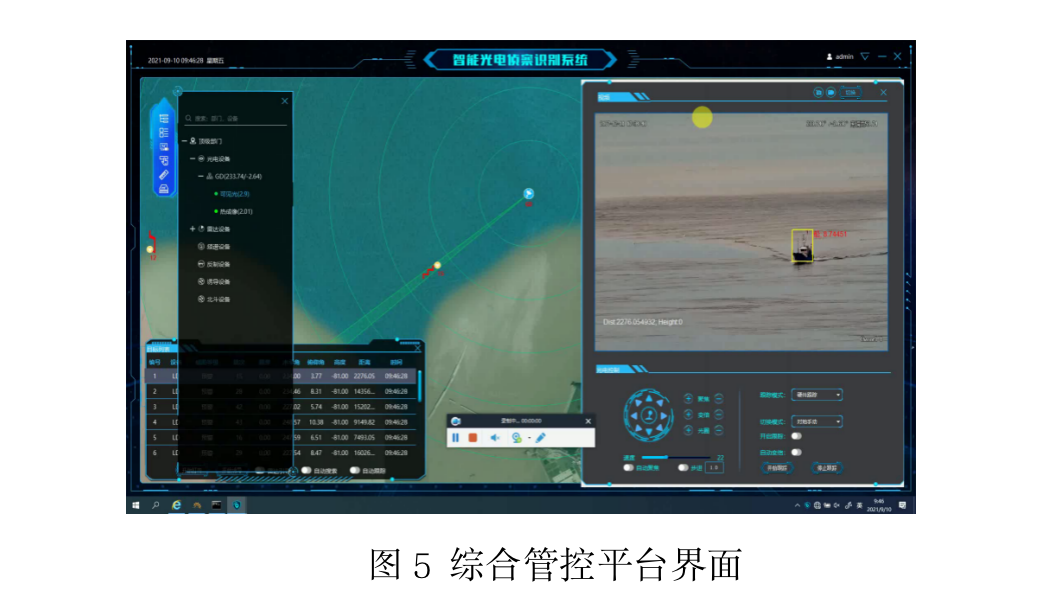

4、综合管控平台

综合管控平台功能是融合系统雷达和光电信息,并对信息进行综合处理、存储和上报。

其主要功能如下:

(1)搜索发现:昼夜、全天候条件下大范围、远距离目标搜索、跟踪。

(2)目标坐标获取:获取目标的距离、方位、俯仰、速度、高度等多维坐标信息。

(3)航迹显示:获取雷达探测的目标信息,进行航迹数据存储和显示。

(4)雷达视频引导:可引导光电探测系统,对目标进行快速定位、捕获。

(5)分区管控:支持基于地图上的圆形、矩形、多边形的管控区域的管理。

(6)电子围栏:支持添加多层电子围栏,设定不同告警等级,比如“严重”“一般”“预警”等。

(7)地图显示:提供矢量图、影像图、海图、三维图等多种模式数据地图显示,精确展示保卫要地和监控区域,无偏移。

(8)部署显示:显示探测、识别装备及驱离装备部署信息。

(9)目标显示: 目标航迹显示,标示违法船只行动意图,标绘行进方向。

(10)视频预览:通过光电设备获取高清目标图像显示,支持可见光、红外、跟踪视频显示。

(11)告警显示:提供图形显示及语音告警。

(12)信息融合:多源数据(雷达目标、光电目标、AIS侦测等)融合处理,目标识别更准确、更高效。

(13)智能分析:基于图像处理技术和深度学习技术,对船只目标进行分类识别。

(14)威胁判断: 计算目标威胁度,对威胁目标给出告警信息。

(15)联动引导:进行雷达、光电异类传感器数据综合处理形成光电转台引导指令,协同光电探测设备实施视频联动监控。

(16)行动指控:进行威胁判断评估,选择驱离或执法抓捕。

(17)信息上报:将综合探测信息上报至安保现场指挥部指控中心。

(18)定向声波驱离:远距离定向声波强声驱离。

(19)激光/强光炫目:激光/强光驱离。

(20)执法捕获:定位位置,执法抓捕。


三、系统应用

该系统中雷达和光电设备属于岸基设备,需在岸边架高安装。室内设备安装在标准机柜。
