安防雷达

RS1500安防雷达

RS1500安防雷达

1.概述

RS1500型雷达是针对探测地面运动的行人和车辆而研制的一款技术先进、性能稳定的相控阵雷达。

雷达采用脉冲多谱勒相控阵技术体制,通过模块化、标准化设计,综合运用数字T/R、自适应动目标检测、卡尔曼滤波等技术手段,以实现重点监控区域内行人、车辆等活动目标的探测,为监控系统提供实时、准确、连续的目标信息。

具有探测性能好、机动跟踪能力强、地杂波抑制程度高、功耗低、成本低等特点,是一部性能优异、可靠性高的小型相控阵雷达。

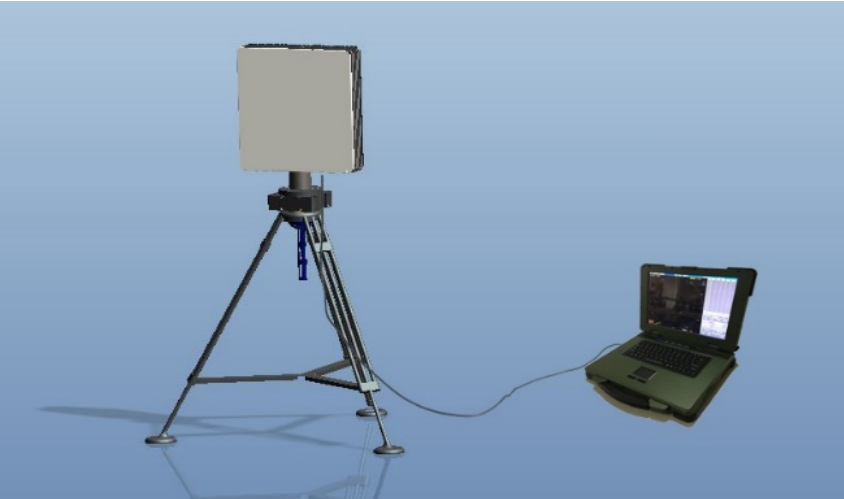

雷达外形图如下:

 该雷达可将多个阵面进行组合扩展,以获得所需的方位覆盖范围:90°、180°、270°、360°。

雷达多阵面组合示意图如下:


2.主要功能

该系列雷达主要用于边防/要地的警戒,监测区域内出现的人员、车辆等目标,主要功能如下:

能够对行走人员、移动车辆等目标完成搜索、定位等功能;

具备在线检测、故障诊断、故障定位等功能;

具备工作状态自动记录与回放等功能;

可为上层系统提供引导信息,具备协同工作能力;

具有组网功能,可实现多部雷达的协同工作。

3.组成

雷达由显控终端和雷达主机两部分组成。

终端显示作为选配装备,依据用户需求,可由工控机、加固计算机或终端手持设备实现。

雷达主机和终端显示设备通过网线连接(千兆,兼容百兆)。

雷达供电主要为直流+24V供电,兼容市电供电,同时支持太阳能、风电等设备供电。
