直升机载卫星通信指挥系统

直升机载卫星通信指挥系统

直升机载卫星通信指挥系统主要解决直升机与地面、直升机与后方指挥中心、直升机与直升机之间的通信问题,为通过直升机的指挥提供音频和视频通信技术保障。

系统采用卫星通信解决直升机与后方指挥中心之间的通信距离和通信带宽问题。在直升机上配置机载动中通卫星通信系统,在指挥中心建设卫星通信中心站。建立从直升机到指挥中心的双向卫星通信链路,实现监控视频、话音、图像、数据等信息的通信。指挥中心通过卫通链路向直升机下发指挥命令,同时还具有直升机之间的信息转发的功能。

通过为直升机配置机载跨网通信平台,解决应急指挥、综合指挥中不同通信手段之间的互联互通问题,同时机载通信平台实现地面电台通信转接中继功能,解决电台信号受距离、地形等环境条件影响而中断的问题。

直升机载卫星通信指挥系统由指挥中心卫通主站和直升机机载动中通站组成。根据实际需求卫通主站可以是陆地卫通固定站也可以是船载大口径天线卫通站,需要配置大口径卫通天线,以满足与天线增益较小的机载动中通天线通信的增益需求。卫通主站技术相对成熟,本方案主要介绍直升机机载卫通站部分。

系统总体示意图如下图:

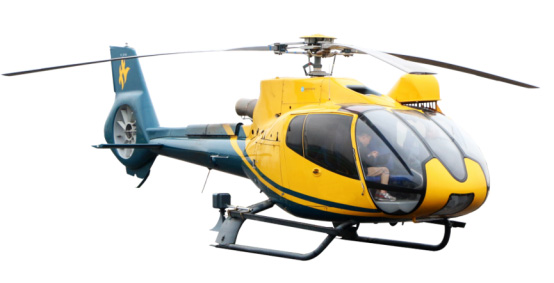

图1 直升机卫星通信指挥系统装机效果图
